Les antennes magnétiques à cadre (ou MagLoops) sont très appréciées des radioamateurs pour leur format compact, leur portabilité et leur efficacité. Cependant, comme tout équipement, elles nécessitent parfois un entretien régulier. Si vous rencontrez des problèmes avec votre MagLoop , voici quelques conseils de dépannage pour vous aider à reprendre vos émissions.
- Nous vous conseillons également de retirer tout autre « appareil » ou « câble » installé entre votre analyseur/équipement et Boucle MagCela se fait au cas où il y aurait un problème avec ces articles.
1. Vérifiez le réglage
Principes de base : Les antennes à cadre magnétique nécessitent un réglage précis pour fonctionner efficacement. Si vous n’obtenez pas les performances souhaitées :
- Inspecter le condensateur: Assurez-vous que le condensateur variable fonctionne correctement. La saleté, la corrosion ou des connexions desserrées peuvent nuire à ses performances.
- Ajuster le bouton: Réglez lentement le bouton de réglage tout en surveillant votre rapport d'ondes stationnaires (ROS). Un ROS élevé indique que la boucle n'est pas correctement réglée.
- Remodeler la boucle: Ajustez légèrement la forme des boucles intérieure et extérieure pour optimiser le réglage inductif.
2. Vérifier les connexions
Des connexions desserrées ou défectueuses peuvent avoir un impact significatif sur les performances.

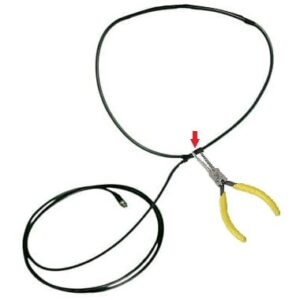

- (Antenne MagLoop VHF UHF HF 100 W (UNIQUEMENT) Serrez la connexion de la boucle intérieure, selon l'image suivante: Sous l'effet d'une traction ou de toute autre forme de contrainte, il peut parfois être nécessaire de resserrer les connexions. C'est particulièrement vrai au niveau du point de connexion situé au bas de la boucle intérieure. Un simple coup de pince suffit souvent à les remettre en place en un clin d'œil !
- Nettoyer et serrer les connecteurs: Assurez-vous que toutes les connexions de câbles coaxiaux sont sécurisées et exemptes de corrosion.
- Vérifier la ligne d'alimentation: Examinez le câble coaxial pour détecter d’éventuels dommages, tels que des coupures ou des plis, qui peuvent compromettre la continuité.
3. Interférence d'adresse
Les interférences peuvent provoquer un comportement erratique de votre MagLoop.
- Éliminez les appareils électroniques à proximité: Les appareils tels que les routeurs, les téléviseurs ou les blocs d'alimentation peuvent générer du bruit. Éloignez votre antenne de ces sources.
- Sens des Réalités:Une mise à la terre appropriée peut réduire le bruit et améliorer les performances.
- Utiliser un starter en mode commun:L'ajout d'un starter à votre ligne d'alimentation peut aider à supprimer les interférences RF indésirables.
4. Évaluer le placement
Le placement de votre MagLoop peut grandement affecter ses performances et même le désaccorder.
- Hauteur et orientation:Expérimentez différentes hauteurs et orientations pour trouver la position optimale pour votre fréquence de fonctionnement.
- Évitez les objets métalliques: Gardez l'antenne éloignée des grandes surfaces métalliques, qui peuvent désaccorder la boucle ou provoquer une distorsion du signal.
- Utilisation à l'intérieur:Si vous utilisez l'antenne à l'intérieur, essayez de la placer dans une zone moins obstruée ou près d'une fenêtre, avec le bord d'attaque face à la fenêtre.
5. Testez les composants
Si les étapes ci-dessus ne résolvent pas le problème, il est peut-être temps de tester les composants individuels.
- Test de condensateur:Utilisez un multimètre pour vérifier la capacité et vous assurer qu'elle correspond aux spécifications de conception.
- Intégrité de la boucle: Inspectez le matériau de la boucle pour détecter les fissures, les courbures ou autres dommages qui pourraient affecter sa résonance.
- Puissance admissible: Assurez-vous que l'antenne est adaptée à la puissance utilisée. Une puissance excessive peut endommager les composants.
6. Informations complémentaires
Si vous rencontrez toujours des difficultés, n'hésitez pas à consulter les FAQ suivantes sur les antennes à boucle magnétique.
- Ajustez d'abord votre gain de micro
- Conseils d'utilisation des antennes à boucle magnétique MagLoop d'Alpha Antenna
- Performances MagLoop à l'intérieur, au sous-sol ou à l'extérieur
- Réglage MagLoop ; Puis-je utiliser un tuner sur une antenne Magnetic Loop ?
- Un MagLoop est-il directionnel ?
- Modèle de signal de champ lointain MagLoop par antenne à boucle magnétique Alpha
- Exposition aux RF ? Considérations lors de l'utilisation d'une antenne à boucle magnétique
Nous sommes là pour vous!
La fabrication des Alpha MagLoops étant entièrement manuelle, des erreurs peuvent parfois se produire. Le transport peut révéler un problème qui n'avait pas été détecté lors des tests. C'est pourquoi nous vous remercions de votre patience et de votre compréhension pendant que nous mettons tout en œuvre pour résoudre tout problème que vous pourriez rencontrer.
