Ăng-ten vòng từ di động 6-20 mét, hoàn hảo cho người vận hành thuộc lớp Tàng hình hoặc Kỹ thuật viên cần một hệ thống có thể mở rộng theo mô-đun sang các băng tần Chung và Nâng cao.
Hãy sử dụng chương trình "Đưa ra giá đề nghị" của chúng tôi và nhấn vào nút này nếu bạn không đủ khả năng mua với giá gốc.
Ngay từ khi xuất xưởng, MagLoop cho phép điều chỉnh dải tần từ 6 đến 20 mét để phát/thu với hiệu suất cao hơn so với ăng-ten lưỡng cực cộng hưởng được lắp đặt ở độ cao bằng một nửa bước sóng. Sau này, bạn chỉ cần thêm tùy chọn 15-40M để mở rộng phạm vi hoạt động cũng như nâng cao hiệu suất của ăng-ten này.
SWR

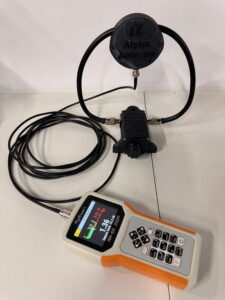

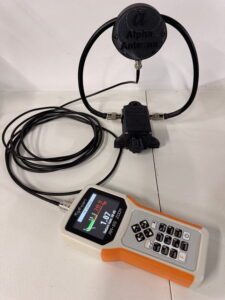

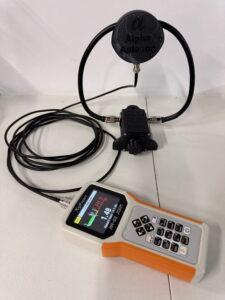

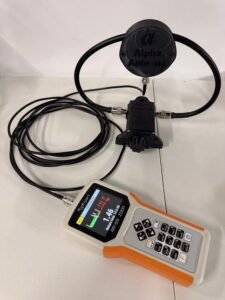

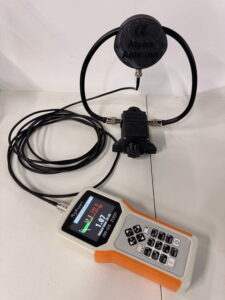

Việc điều chỉnh cho dải tần từ 6 đến 20m gặp vấn đề ở mức thấp nhất là 24MHz và mức cao nhất là 54MHz. Vì vậy, cần phải định hình lại vòng anten thành hình bầu dục cho dải tần 6-10M và sau đó thành hình tròn cho dải tần 12-20M. Dưới đây là hình ảnh về việc định hình lại và kết quả SWR cho từng dải tần.
 |
 |
 |
 |
 |
 |
Hiệu quả
Với tổng chu vi 2.18055 feet, ăng-ten vòng từ tính có đường kính dây dẫn 0.32 inch này thể hiện các hiệu suất được tính toán như sau.
| Biểu đồ hiệu quả | ||
| Tần số trung tâm
của mỗi ban nhạc |
Tổn thất S-Units từ một lưỡng cực cộng hưởng
được lắp đặt ở bước sóng bằng 1/2 bước sóng |
Antenna
Hiệu quả |
| 6M, 52MHz | 0.62 | (-3.7 dB dưới 100%) |
| 10M, 28.85MHz | 1.87 | (-11.2 dB dưới 100%) |
| 12M, 24.94MHz | 2.22 | (-13.3 dB dưới 100%) |
| 15M, 21.225MHz | 2.60 | (-15.6 dB dưới 100%) |
| 17M, 18.118MHz | 3.00 | (-18.0 dB dưới 100%) |
| 20M, 14.175MHz | 3.62 | (-21.7 dB dưới 100%) |
CÔNG CỤ TÍNH TOÁN THAM KHẢO Công cụ tính toán ăng-ten vòng phát nhỏ • 66pacific.com
Để đạt hiệu suất cao hơn trên dải tần 15 đến 40 mét, hãy sử dụng Ăng-ten MagLoop VHF UHF HF EmComm 100W.
Sự phát triển của hiệu quả
Năm 2014, Alpha Antenna cung cấp một đèn LED tích hợp hỗ trợ điều chỉnh, sẽ sáng lên ở mức công suất khoảng 5 Watt khi vòng lặp được điều chỉnh. Chúng tôi đã loại bỏ đèn LED này, vốn kích hoạt ở khoảng 5 W, vì nó làm giảm công suất truyền dẫn. Không có đèn LED, nhiều năng lượng hơn được bức xạ, giúp cải thiện hiệu suất của anten.
Sử dụng
- Thành lậpCó thể triển khai trong 60 giây.
- Chế độĂng-ten Stealth MagLoop này đặc biệt hữu ích trên dải tần 6-20 mét cho việc thu sóng chất lượng cao ở mọi chế độ và hoạt động phát tín hiệu yếu ở các chế độ SSB, CW và kỹ thuật số.
- Kịch bản sử dụng: Đặt trên bàn hoặc bàn làm việc bên trong Xe phản ứng khẩn cấp bí mật, văn phòng, căn hộ, xe cắm trại, lều hoặc bất cứ nơi nào có không gian hạn chế.
Kết quả
Các báo cáo tín hiệu sau đây là các cuộc liên lạc SSB được thực hiện từ California trong khoảng thời gian 2 giờ trên băng tần 20 mét và 10 mét:
| Ban nhạc | Meters 20 | |
| Báo cáo tín hiệu | Dấu hiệu cuộc gọi | Địa điểm |
| 5/3 | N6FCM | California |
| 5/3 | KA6NPD | California |
| 3/3 | KC7DTR | Utah |
| 5/2 | N6WL | California |
| 5/5 | KJ7RPL | Oregon |
| 4/3 | KK7MIE | Idaho |
| 5/4 | W2AJG | Arizona |
| 5/5 | KG7MAN | Oregon |
| 5/1 | N6WL | California |
| 3/2 | W3LBY | Oregon |
| 2/3 | KK7OJK | Washington |
| 4/3 | W7NFR | Oregon |
| 5/5 | K7KNB | Oregon |
| 4.3/3.2 | BÁO CÁO TÍN HIỆU TRUNG BÌNH | |
| Ban nhạc | Meters 20 | |
| Báo cáo tín hiệu | Dấu hiệu cuộc gọi | Địa điểm |
| 5/5 | KD9REG | Indiana |
| 5/5 | K0MJ | Kansas |
| 5/3 | KC5NVZ | Texas |
| 5/3 | KS0MIK | Kansas |
| 5/3 | K0PJR | Kansas |
| 5/3.8 | BÁO CÁO TÍN HIỆU TRUNG BÌNH | |
Thông số kỹ thuật
| Các thông số cần tuân theo | Thông số kỹ thuật của ăng-ten. |
| Thông số vận hành | CÔNG SUẤT TỐI ĐA: 50 Watts PEP SSB, 25 Watts CW, 10 Watts Kỹ thuật số.
PHẠM VI TẦN SỐ: 54MHz đến 14MHz (6 mét đến 20 mét). TRỞ KHÁNG: 50 ohms. |
| Thông số sử dụng | HƯỚNG: Bán định hướng
MỤC ĐÍCH: NVIS & DX |
| Thông số vật lý | KÍCH THƯỚC: Đường kính 10 inch
Đầu nối: Ren trong 5/8-11″ CHẾ ĐỘ BẢO VỆ AN NINH: IP-53 Đầu nối: Đầu nối BNC cái 50 ohm |
Có thể nâng cấp cho người có bằng lái hạng Kỹ thuật viên lên hạng Tổng quát.
- Các số liệu và phép tính cho thấy vòng lặp này hoạt động hiệu quả nhất trên băng tần 6 mét và 10 mét.
- Đây là các dải tần mà người sở hữu giấy phép hạng Kỹ thuật viên được phép phát sóng.
- Ăng-ten này cũng có khả năng thu sóng tốt trên các băng tần 12, 15, 17, 20 mét, vì vậy các kỹ thuật viên cũng có thể nghe trên các băng tần đó cho đến khi họ nhận được Giấy phép Tổng quát.
- Vòng lặp MPAS này có thể được nâng cấp từ người vận hành hạng Kỹ thuật viên lên hạng Tổng quát bằng cách mua thêm. Cột ăng-ten vòng EmComm và vòng trong/ngoài cho VHF, UHF và dải tần 15-40 mét. thêm vao.
