Uvod
Antena Alpha ponuja štiri izbirne 10,6-metrske elemente NVIS . Elementi izboljšajo delovanje talnega valovanja, skoraj navpičnega vpada (NVIS) in DX. Štirje elementi so namenjeni sistemom HD-FMJ in ProMaster , ko so nameščeni med 1,5 in 2,1 metrom. Rezultat je antena Capacity Hat z izboljšanim vsesmernim vzorcem v območju od 110 do 300/480 kilometrov.
Izboljšan vzorec signala talnega vala
Ko so nameščeni štirje dodatni elementi, se okoli antene oblikuje vsesmerni vzorec talnega valovanja. Glede na teren in frekvenco ima talno valovanje doseg približno od 0 do 200/300 milj.
Izboljšan vzorec signala NVIS
Izbirni elementi zagotavljajo tudi višje vzletne kote za izboljšanje NVIS v vsesmernem vzorcu.
Izboljšan vzorec DX signala
Izbirni elementi zagotavljajo tudi nižje vzletne kote za izboljšanje DX v vsesmernem vzorcu. DX se bo povečal tudi, ko med anteno in obzorjem ni ovir.
Analiza

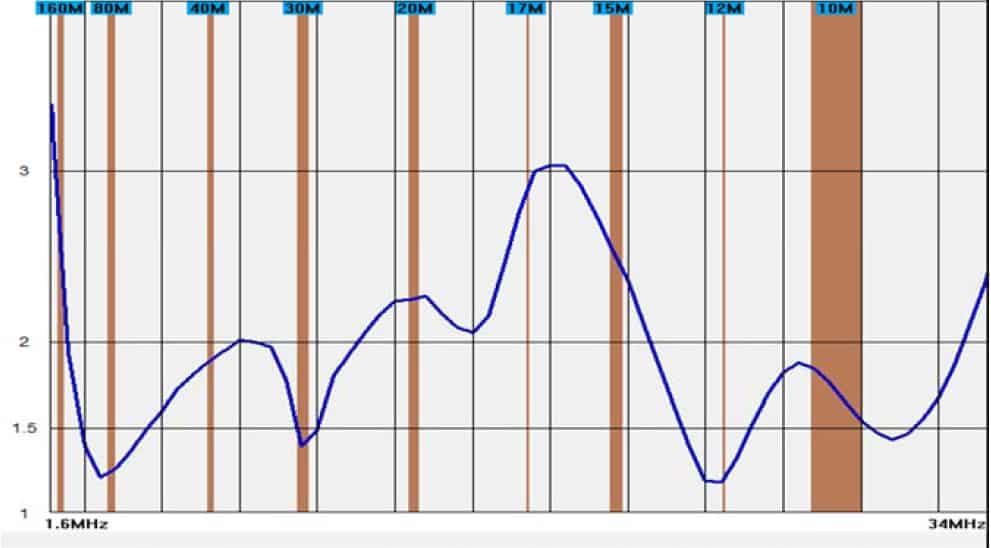

Štirje elementi NVIS zagotavljajo boljše SWR-je, kot je prikazano v spodnji analizi, kar omogoča, da ta sistem podpira zahteve glede razpršenega frekvenčnega spektra in preskakovanja pasov.
Montaža elementov
Ti štirje elementi NVIS so aktivni elementi in se pritrdijo na zgornji vijak na Alpha Match blizu navpičnega elementa. 4 elementi NVIS morajo biti po namestitvi enakomerno razporejeni in ne smejo ležati na tleh, temveč jih je treba izvleči na podoben način kot natezne žice.
8 metra dolga ozemljena protiutež nato sklene tokokrog sistema. OPOMBA – Ozemljene protiuteži ne smete namestiti neposredno pod elemente NVIS. Namesto tega jo je treba napeljati med katerim koli parom elementov NVIS.
Štirje 35-metrski elementi NVIS so na voljo tukaj: https://www.alphaantenna.com/product/four-35-foot-wire-elements-usable-as-counterpoise-or-nvis/
