Die 5 Element LPDA Beam VHF UHF Cell WiFi Störantenne ist derzeit nicht verfügbar.
Hochbelastbare Beam-Antenne in handelsüblicher Qualität, geeignet für gerichteten Empfang und/oder Übertragung, bei der Ihr Koaxialkabel an einer N-Buchse des Dual-Boom-Designs befestigt wird. Dieses Doppelauslegerdesign bietet eine unglaubliche Stärke für extreme Bedingungen. Dieser Balken kann mit der optionalen „vertikalen Konvertierungshalterung“ horizontal oder vertikal montiert werden. Es kann auch mit nur einem Koaxialkabel sowohl auf VHF als auch auf UHF betrieben werden, was es zu einem großartigen VHF/UHF-Multibandsystem oder einer 390-1000+ MHz-Störantenne macht.
Elektrisch speist das Dual-Boom-Design die Antennenelemente. Dieses Log Periodic Dipole Array (LPDA) ist so konstruiert, dass es auf einer Frequenz resoniert und auf vielen anderen Frequenzen vernünftige SWR-Ergebnisse und Verstärkung bietet.
Befestigungsmaterial für einen 1.25-Zoll-Mast ist im Lieferumfang enthalten, das auf Anfrage und ohne Aufpreis durch kundenspezifische 2-Zoll-Mast-Hardware ersetzt werden kann.
Die Antenne besteht aus zwei quadratischen 1-Zoll-Aluminium-3-Fuß-Auslegern mit 1/8-Zoll-Wänden. Die Elemente bestehen aus 625″ Aluminium. Der mitgelieferte Montagesatz, der die Gesamtlänge der Antenne auf knapp über 4 Fuß erhöht, ist ein H-Träger-Abstandshalter, der auf einem Mast oder seitlich an einem kommerziellen Turm installiert werden kann.

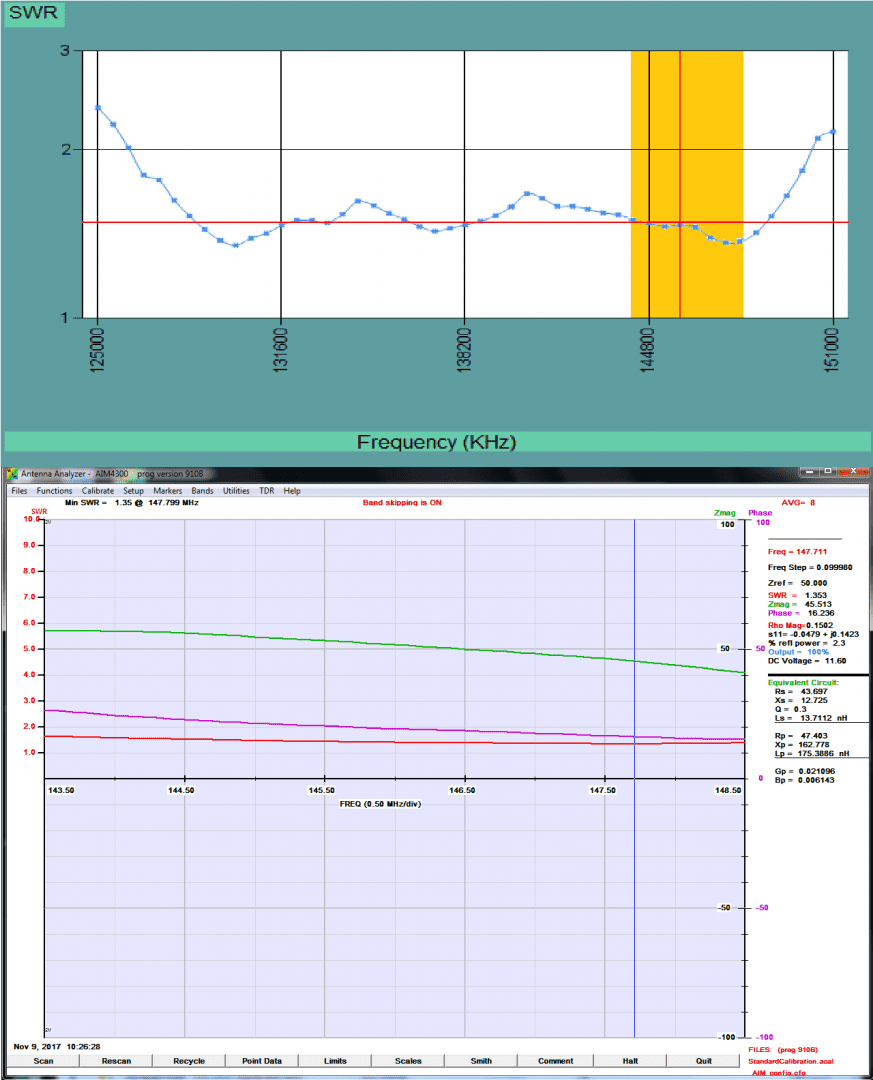

UKW-Analyse

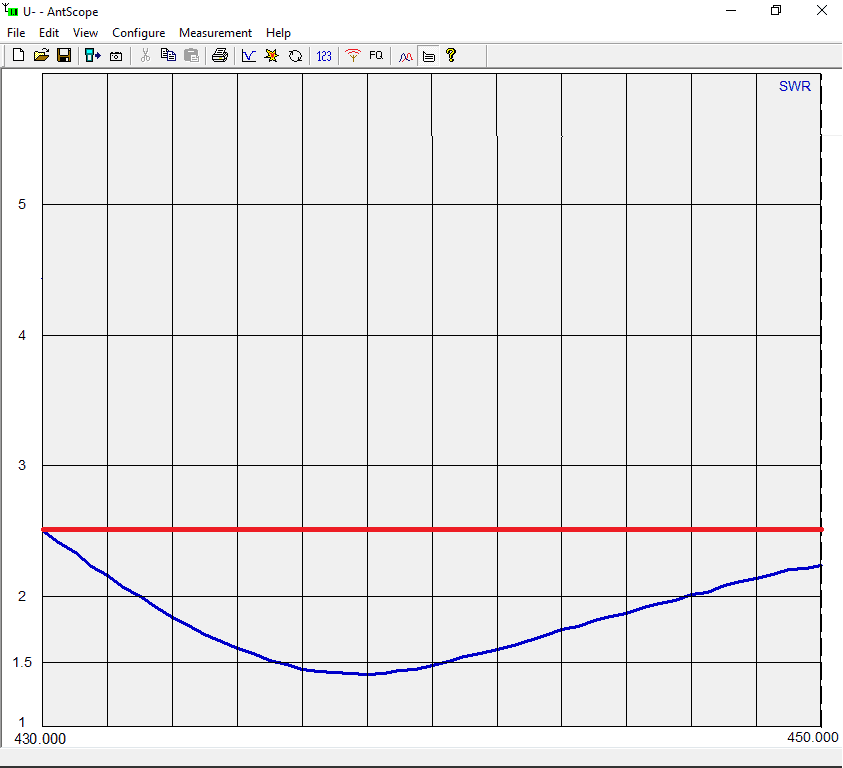

UHF-Amateurfunkbandabdeckung 430-450 MHz

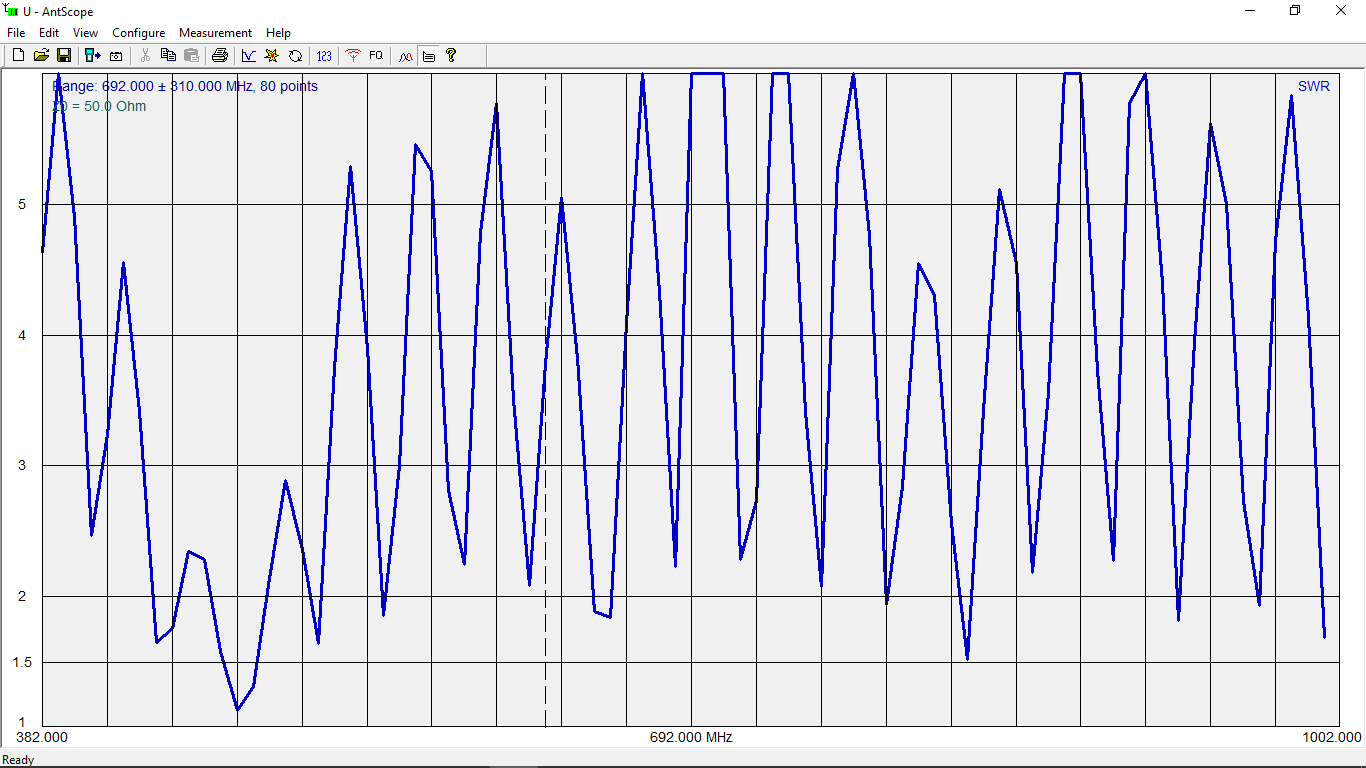

382-1000MHz-Sweep
Entwickelt für 126–154 MHz und 430–450 MHz und 450–495 MHz, dann auf anderen Frequenzen betriebsbereit.
See-, Schinken- (Amateur-) und Flugbandabdeckung
See-
Alle rein maritimen Bänder im oberen VHF-Band, die von dieser Antenne abgedeckt werden, insbesondere 156–158 MHz.
Schinken (Amateur)
Die Nur-Amateur-Bänder im VHF-High-Band werden von dieser Antenne von 144-148MHz vollständig abgedeckt.
Luftband
Alle Nur-Luft-Bänder im oberen VHF-Band werden von dieser Antenne abgedeckt, insbesondere 128.8250–136.9750 MHz.
Details
Beam-Antennentyp: Log Periodisch (LPDA)
Strahlantennenelemente: 5
Nennleistung der Antenne: 500 W
Strahlantennenauslegerlänge: 3 Fuß (mit Befestigungsmaterial 3.75 Fuß)
Strahlantenne Längstes Element, im Einsatz: 71.000 Zoll.
Mastbefestigungsschelle: 1.250 Zoll ist die Standardeinstellung, mit benutzerdefinierten 2 Zoll auf Anfrage.
Mastbefestigungsklemme Maximum: 1.25 Zoll, mit kundenspezifischen 2.00 Zoll auf Anfrage.
Strahlantenne Frequenzabdeckung: 126-154 MHz und 430-450 MHz & 450-495 MHz
Speisepunktimpedanz: 50 Ohm
Verbindungstyp der Antennenzuleitung: Typ N, weiblich
Antennengewicht: 7.44 lbs.
Strahlantennenelemente (App): 5
Beam-Antennengewinn: 8.5 dBi
Strahlantenne F/B (dB): 15.0 dB
E-Plane 3 dB Strahlbreite: 60 Grad
H-Ebene 3 dB Strahlbreite: 110 Grad
Bandbreite bei <2:1 SWR: Über 24.0 MHz
Meeresabdeckung (MHz)
153-154 Maritime UKW
Andere Abdeckung (MHz)
Air
138.000-138.500
138.875-138.925
139.600-140.000
140.375-140.425
141.525-151.925
142.125-142.300
143.425-143.475
143.750-143.925
148.050-148.250
148.450-148.550
149.150-149.325
149.475-149.550
149.925-150.050
150.150-150.350
Wasser
138.525-138.850
138.950-138.875
139.475-139.575
140.025-140.350
140.450-141.000
141.950-142.100
142.500-142.850
143.500-143.725
148.275-148.425
148.950-149.125
149.350-149.450
150.075-150.125
150.375-150.400
Land
139.000-139.450
141.025-141.500
142.325-142.475
142.875-143.400
143.950-143.975
148.000-148.025
148.575-148.925
149.575-149.900
150.425-150.775
Schinken (Amateur) Abdeckung (MHz)
144-148 – 2 Meter
Verkehrsflugzeugabdeckung (MHz)
128.8250-132.0000 Betriebskontrolle
132.0250-136.4750 Flugsicherung
136.5000-136.8750 Inlands-UKW
136.9000-136.9750 Internationales und nationales VHF
ARINC-Unterwegsdienst
128.9000 Südwesten der USA
129.4000 Nordosten der USA / Kanadas Westküste und Anchorage
129.4500 Ost-Zentral USA
131.8000 Nordwesten der USA
129.9000 Seenetz (Nordostküste der USA)
130.7000 Mexiko / Karibik
131.1750 Südosten der USA
130.4000 West-Zentral-USA
131.9500 Pacific Net (Westküste der USA und Hawaii)
Aircraft Communications Addressing and Reporting System (ACARS) – BM, CSQ, AM, Daten
129.12500 ACARS 129.125 ACARS
130.02500 ACARS 130.025 ACARS
131.12500 ACARS 131.125 ACARS (Bereiche mit hohem Verkehrsaufkommen)
131.55000 ACARS ARINC-Basis ARINC-Amerika-Basisfrequenz
130.45000 ACARS 130.450 ACARS (Bereiche mit hohem Verkehrsaufkommen)
136.80000 ACARS 136.8 ACARS
136.75000 ACARS 136.75 ACARS
136.97500 VDL Modus 2 VHF Data Link (VDL) Modus 2
129.52500 ACARS 129.525 ACARS
131.72500 ACARS SITA-Basis SITA-Basisfrequenz
129.35000 ACARS 129.35 ACARS
